1)用途。該型高壓離心通風機適用于中小型化肥廠生產工藝配備設備、化鐵爐、燃燒爐、正壓燃油鍋爐的強制通風，并可廣泛用于物料、糧食輸送。輸送空氣為無腐蝕性、不自燃、不含黏性物質的氣體。
2)適用環境。介質溫度不超過50，最高不超過80C;所含塵土及硬質顆粒不大于150mg/m'
3)機號。該風機有單吸入和雙吸入式兩種。每個系列共有17個機號。
4)旋轉角度。通風機可制成右旋和左旋兩種。從電動機一端正視， 如果葉輪順時針旋轉稱右旋風機，以“右”表示;逆時針旋轉稱左旋風機，以“左”表示。風機的出口位置以機殼的出口角度表示。“左”和右”均可制成0°、45°、90°、135°、180°、225°共6種角度。風機的傳動方式為A式、D式和F式三種。

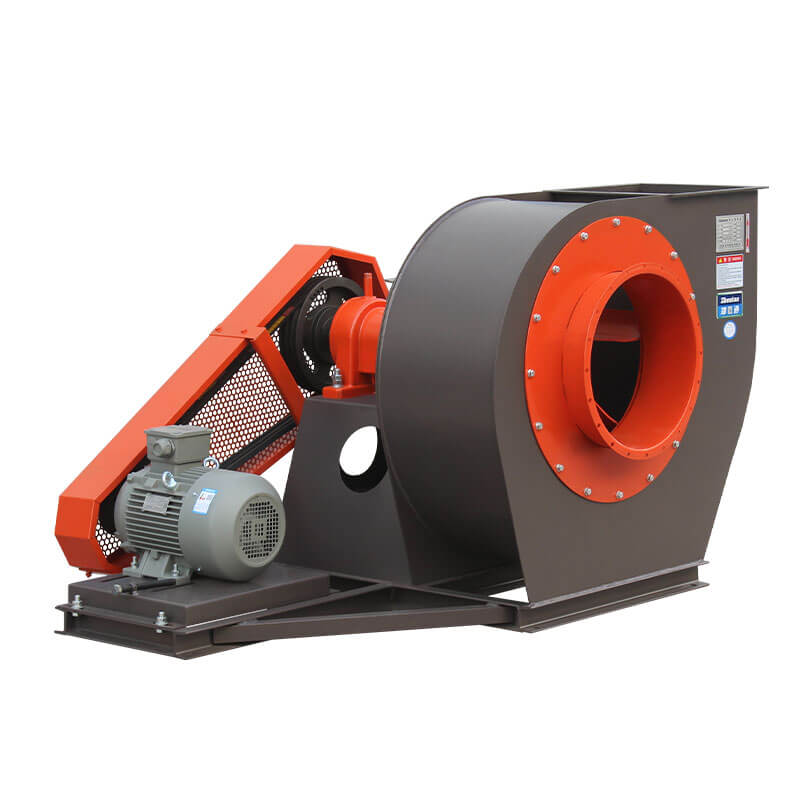

5)整體結構。No.4~ No.6.3 (9-16No.4.6 ~ No.7.2) 主要由葉輪、機殼、進風口、支架等組成;No.7.1 ~No.25 (9-16No.8.1 -No.28.4)主要由葉輪、機殼、進風口、傳動部分組成。
①葉輪。10-18 風機葉片為6片長葉片、6片短葉片; 9-18 風機葉片為8片短葉片、4片長葉片: 9-16風機葉片為12片。
②機殼。用普通鋼板焊接成蝸殼形整體，三個系列通常采用9-16機殼。
③進風口。做成收斂式流線形的整體結構，用螺栓固定在前蓋板組上。三個系列通常采用9- 19進風口。
④傳動部分。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制造。軸承箱整體結構，F(xiàn)式為雙支撐箱，圓柱軸承用潤滑脂潤滑。
6)外形及安裝尺寸圖，與前面10-18、9-18、9-16型風機通用。
